郑州沥青路面再生利用施工工艺（一）

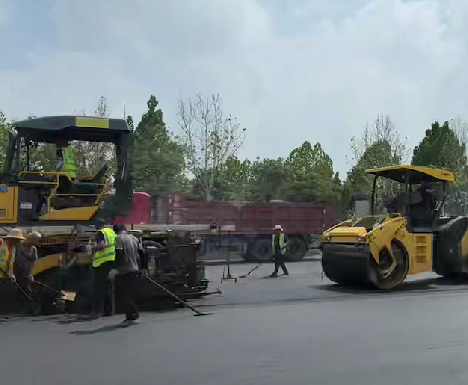

郑州沥青路面再生利用施工工艺（一）在道路工程建设快速发展的同时，大量旧沥青路面的改造和翻新产生了巨额的废弃沥青混合料，不仅占用土地资源，还造成了严重的环境污染。沥青路面再生利用施工工艺通过对废弃沥青混合料进行回收、处理、再加工，将其重新用于路面铺筑，实现了资源的循环利用，降低了工程成本，减少了环境压力，成为道路建设行业可持续发展的重要方向。郑州沥青路面施工厂家沥青路面再生利用施工工艺主要分为热再生和冷再生两大类，其中热再生又包括厂拌热再生和就地热再生，冷再生包括厂拌冷再生和就地冷再生。不同再生工艺适用于不同的工程场景，需根据旧路面的破损程度、混合料性能、施工条件等因素进行选择。郑州沥青路面施工厂家厂拌热再生施工工艺是将废弃沥青混合料运输至拌合站，经过破碎、筛分、加热后，与新骨料、新沥青及再生剂按照一定比例混合拌制，形成再生沥青混合料，再运输至施工现场进行摊铺压实。该工艺的核心在于废弃混合料的预处理和再生剂的选择。废弃沥青混合料回收后，需进行破碎处理，去除杂质和大块颗粒，通过筛分试验控制级配，确保再生混合料的骨架结构合理；再生剂需选用具有良好相容性和再生效果的专用试剂，其主要作用是补充旧沥青流失的轻质组分，恢复旧沥青的黏结性和柔韧性，改善再生混合料的路用性能。拌合过程中，废弃混合料的加热温度控制在130-150℃，新骨料加热温度控制在160-180℃，新沥青加热温度控制在150-170℃，搅拌时间控制在45-60秒，确保混合料均匀一致，无花白料、离析现象。厂拌热再生混合料的摊铺、压实工艺与常规热拌热铺工艺基本一致，需严格控制摊铺温度、压实温度和碾压遍数，确保工程质量。郑州沥青路面施工厂家就地热再生施工工艺是采用就地热再生设备，对旧沥青路面进行加热、翻松、添加再生剂、搅拌、摊铺、压实等一系列连续作业，直接在现场实现旧路面的再生利用。该工艺无需运输废弃混合料，施工效率高，对交通影响小，适用于路面破损程度较轻、基层完好的旧沥青路面改造工程。施工前需对旧路面进行详细检测，包括路面厚度、平整度、破损状况、混合料性能等，根据检测结果确定再生剂用量、加热温度和翻松深度。施工时，就地热再生设备按照预定速度前进，通过加热器将旧路面加热至100-130℃，使其软化后进行翻松，翻松深度一般为3-5cm，然后喷洒再生剂，通过搅拌装置将旧混合料与再生剂充分混合，再由摊铺机进行摊铺，最后由压路机进行压实。压实过程需遵循“紧跟、慢压、高频、低幅”的原则，确保路面压实度和平整度达标。郑州沥青路面施工厂家...
