郑州沥青路面温拌沥青施工技术（三）

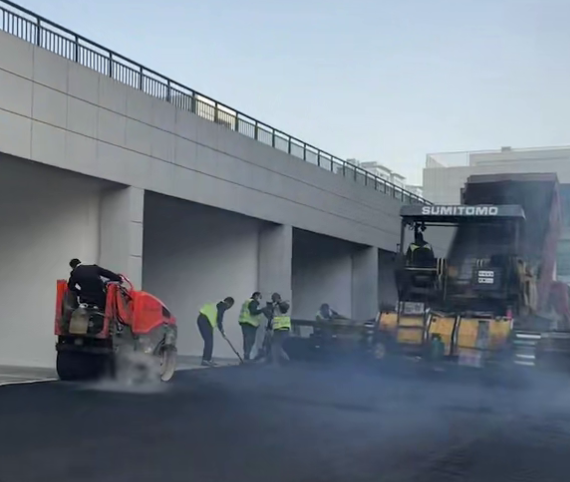

郑州沥青路面温拌沥青施工技术（三）压实作业需遵循“紧跟、慢压、高频、低幅”的原则，根据混合料的温度特性选择合适的压实设备和碾压工艺。压实设备采用双钢轮振动压路机和胶轮压路机组合作业，初压温度控制在100-120℃，采用双钢轮压路机静压1-2遍，行驶速度控制在2-3km/h；复压温度控制在80-100℃，采用双钢轮压路机振动碾压4-6遍，振动频率控制在30-50Hz，振幅控制在0.3-0.8mm，同时配合胶轮压路机揉搓碾压2-3遍，行驶速度控制在3-4km/h；终压温度不低于60℃，采用双钢轮压路机静压1-2遍，行驶速度控制在3-5km/h，消除轮迹。碾压过程中，相邻碾压带重叠宽度为1/3-1/2轮宽，避免漏压或过压。郑州沥青路面施工施工完成后，需进行严格的质量检测和养护。质量检测项目包括路面厚度、平整度、压实度、渗水系数、抗滑性能等，检测结果需符合相关规范和设计要求，压实度不低于95%（普通公路）或96%（高等级公路），平整度标准差不超过1.2mm/m（普通公路）或1.0mm/m（高等级公路）。养护期间需封闭交通，避免车辆碾压造成路面损坏，养护时间不少于24小时，待路面温度降至50℃以下后方可开放交通。此外，需建立施工档案，记录温拌剂掺量、混合料拌制温度、摊铺温度、压实温度、碾压遍数等关键数据，为后续路面养护提供依据。郑州沥青路面施工温拌沥青施工技术通过降低施工温度，显著减少了能源消耗和废气排放，同时保证了路面性能，是一种节能环保、经济高效的绿色施工方案。在实际应用中，需严格控制温拌剂质量、掺量及施工过程温度和工艺参数，确保工程质量达到设计标准，为道路工程的绿色可持续发展提供有力支撑。郑州沥青路面施工...
