郑州沥青路面超薄磨耗层施工技术（三）

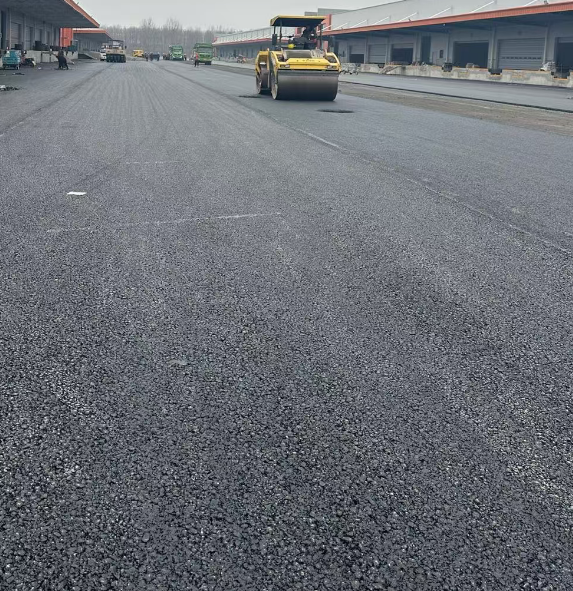

郑州沥青路面超薄磨耗层施工技术（三）压实作业需采用小型化、高性能压实设备，遵循“紧跟、快压、高频、低幅”的原则。压实设备选用小型双钢轮振动压路机，初压温度控制在140-155℃，静压1-2遍，行驶速度控制在2-3km/h；复压温度控制在120-140℃，振动碾压2-3遍，振动频率控制在40-50Hz，振幅控制在0.3-0.5mm，行驶速度控制在3-4km/h；终压温度不低于90℃，静压1遍，消除轮迹，行驶速度控制在4-5km/h。碾压过程中，压路机需保持与摊铺机的合理距离（一般不超过50m），避免混合料温度过快下降影响压实效果，相邻碾压带重叠宽度为1/3-1/2轮宽，避免漏压。郑州沥青路面施工厂家施工完成后，需进行快速养护与交通管制。由于超薄磨耗层混合料采用高性能材料，早期强度发展较快，一般在施工后2-4小时即可开放交通，具体开放时间根据施工环境温度和混合料冷却情况确定，当路面温度降至50℃以下或车辆行驶无明显轮迹时方可开放。开放交通初期，需控制车辆行驶速度，避免急刹车、急转弯等行为，确保磨耗层成型质量。质量检测项目包括铺筑厚度、平整度、压实度、抗滑性能（摆值、构造深度）、渗水系数等，其中压实度不低于96%，平整度标准差不超过0.8mm/m，抗滑摆值不小于60BPN，构造深度不小于0.8mm，渗水系数不大于100ml/min。对检测中发现的问题，需及时进行修补处理，确保工程质量。郑州沥青路面施工厂家超薄磨耗层施工技术通过高性能材料与精细施工工艺的结合，能够快速提升高等级道路的使用性能，延长使用寿命，具有显著的经济和社会效益。在实际应用中，需严格控制原材料质量、配合比设计及施工过程参数，确保养护效果达到预期目标，为高等级道路的安全、舒适、畅通提供保障。郑州沥青路面施工厂家...
